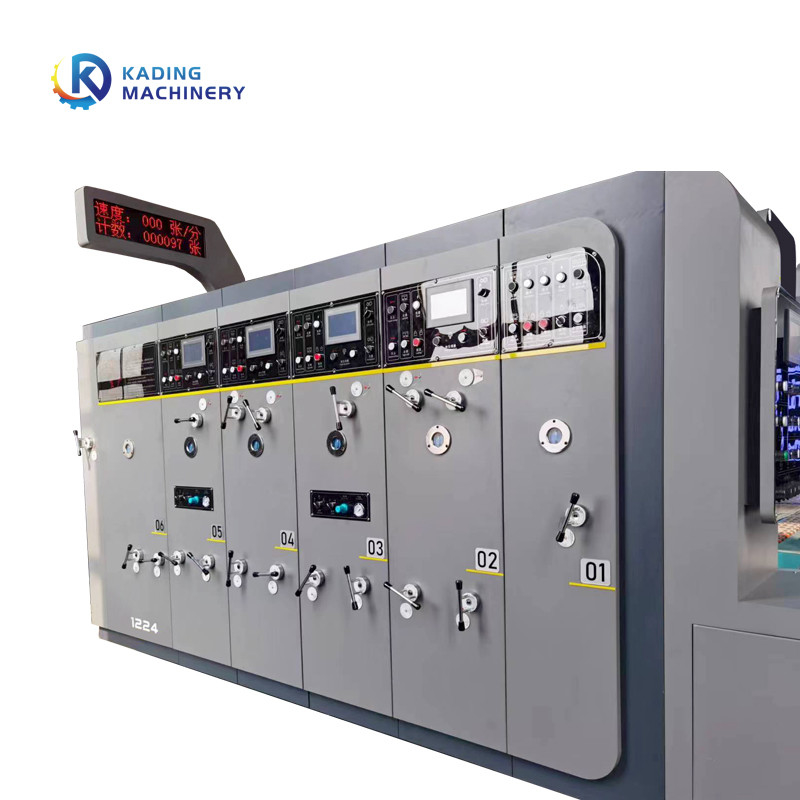

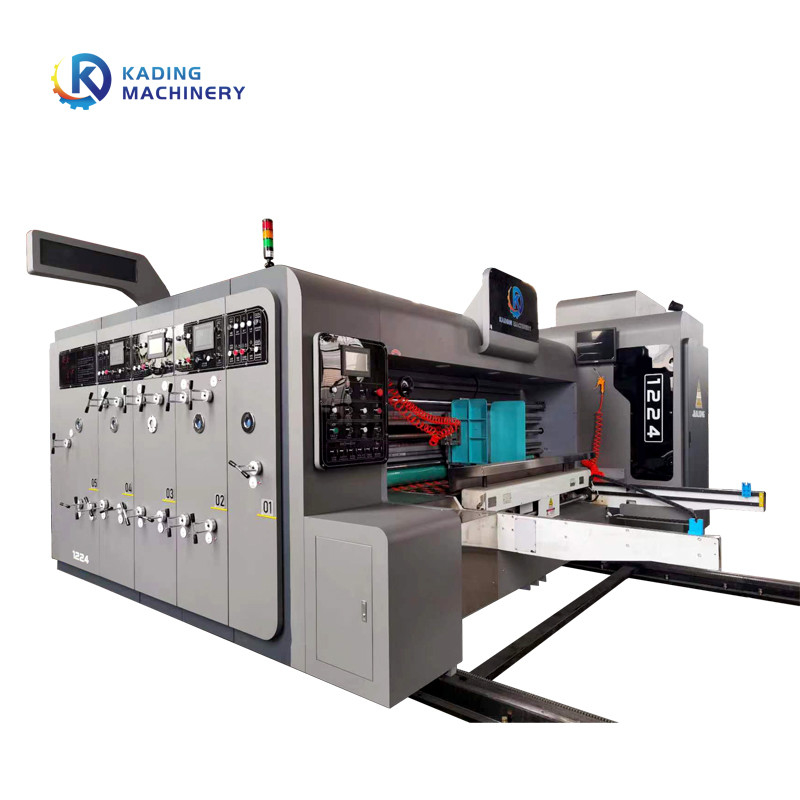

Vollautomatische Karton-Druckmaschine für gewölbte Pappe und PLC-Steuerung

Vollautomatische Kartondruckmaschine für Wellpappe und SPS-Steuerung

Effizienz und Genauigkeit sind entscheidend für den Erfolg in der expandierenden Kartonindustrie.Vollautomatische Kartondruckmaschinen für Wellpappe, die mit einer SPS-Steuerung gekoppelt sind, haben sich als Game-Changer in der Branche herausgestellt.In diesem Artikel wird untersucht, wie diese Maschinen hergestellt werden, ihre wesentlichen Funktionen hervorgehoben, ihre Vorteile bewertet und ihre Bedeutung für die Erfüllung der Anforderungen des Kartonschachtelmarkts beurteilt.

Spezifikation

*Die Spezifikationen der Maschine unterliegen der endgültigen Bestätigung durch Verkäufer und Käufer.

Fertigungsprozess

Vollautomatischer Kartondrucker für Wellpappe mit SPS-Steuerung optimieren den Produktionsprozess mit höchster Präzision.Der Prozess beginnt mit der Zuführung von Wellpappenbögen, die automatisch für den Druck positioniert werden.Das SPS-Steuerungssystem ermöglicht eine präzise Steuerung verschiedener Parameter wie Geschwindigkeit, Registrierung und Farbauftrag.Fortschrittliche Druckmechanismen ermöglichen hochwertige Drucke auf Wellpappe und sorgen für lebendige und detaillierte Designs.Anschließend werden die bedruckten Bögen zugeschnitten, gefaltet und geformt, um die gewünschten Kartonschachteln herzustellen.

Funktion

Diese vollautomatischen Kartondruckmaschinen bieten eine Reihe von Funktionen, die den Produktionsprozess optimieren:

1. SPS-Steuerung: Die Integration der SPS-Steuerung ermöglicht eine effiziente und genaue Steuerung des Maschinenbetriebs und gewährleistet eine präzise Registrierung, Farbsteuerung und Gesamtprozesssteuerung.

2. Automatische Zuführung und Positionierung: Die Maschinen verfügen über automatische Zuführungssysteme, die Wellpappebögen handhaben und für den Druck genau positionieren, wodurch der manuelle Arbeitsaufwand reduziert und konsistente Ergebnisse gewährleistet werden.

3. Hochwertiger Druck: Fortschrittliche Druckmechanismen ermöglichen lebendige und detaillierte Drucke auf Wellpappe und verbessern die optische Attraktivität der Kartons.

4. Schneiden und Formen: Die Maschinen verfügen über Schneid- und Formfunktionen, die die Herstellung von Kartonschachteln in individueller Größe und Form ermöglichen.

Vorteile

Vollautomatische Kartondruckmaschinen mit SPS-Steuerung bieten Herstellern im Kartonmarkt zahlreiche Vorteile:

1. Erhöhte Effizienz: Die Automatisierung und präzise Steuerung durch die SPS sorgen für eine effiziente Produktion und reduzieren Zeit- und Arbeitskosten.

2. Anpassungsoptionen: Hersteller können Designs, einschließlich Branding-Elementen und variablen Daten, problemlos an spezifische Kundenanforderungen anpassen.

3. Erhöhte Produktivität: Mit ihren automatisierten Funktionen ermöglichen diese Maschinen den Herstellern, größere Produktionsmengen zu bewältigen und so den wachsenden Anforderungen des Kartonmarktes gerecht zu werden.

Relevanz im Kartonschachtelmarkt

Der Kartonschachtelmarkt erfordert effiziente Produktionslösungen, die hochwertige Drucke und Individualisierungsmöglichkeiten bieten.Vollautomatische Druckmaschinen mit SPS-Steuerung sind hierfür bestens geeignet.Ihre Fähigkeit, den Produktionsprozess zu rationalisieren, außergewöhnliche Drucke auf Wellpappe zu liefern und Anpassungsoptionen bereitzustellen, macht sie auf dem Kartonmarkt unverzichtbar und ermöglicht es Herstellern, in einer wettbewerbsintensiven Branche an der Spitze zu bleiben.

Fazit: Vollautomatische Kartondruckmaschinen mit mehreren Farben für Wellpappe haben die Kartonproduktionsindustrie revolutioniert.Durch die Rationalisierung des Produktionsprozesses, die Bereitstellung hochwertiger Drucke und die Bereitstellung von Anpassungsoptionen erfüllen diese Maschinen die Anforderungen des internationalen Marktes und ermöglichen es Herstellern, in einem wettbewerbsintensiven Umfeld erfolgreich zu sein.

Beschreibung der Kartondruckmaschine

Vorderkanten-Zuführeinheit

1.Vorderkantenzuführung mit Vakuumübertragung;

2. Der Schiebesitz am Futtertisch besteht aus Aluminium;Legierung, die dafür sorgt, dass die Maschine reibungsloser arbeitet

und weniger vibrieren;

3. Der Papierzufuhrtisch besteht aus Stahl.Die Wand ist stark und langlebig;

4. Zählen Sie automatisch die Produktionsmengen.Touchscreen-Display;

5.Ausgestattet mit elektronischer, pneumatischer Steuerung des Papiervorschubs, um mit größeren Kartonformaten fertig zu werden;

Kunden haben die Wahl, die Lieferung fortzusetzen oder zu überspringen

6.Der Papiertransport wird durch den Zylinder gesteuert, im Schlitzteil und im Stapler sind eine Verriegelungssteuerung vorgesehen

Schalter, um den Notstopp zu realisieren, den Papiereinzug zu stoppen oder wiederherzustellen.

Schallwand hinten/links/rechts
1.Die pneumatische Seitenklappenvorrichtung (Bedienseite) ermöglicht die Einstellung der Klappenfrequenz am Bildschirm.
2. Der hintere Papierhalterahmen und die vorderen/linken/rechten Seitenleitbleche sind elektrisch verstellbar.

TRENNUNG UND SCHLIESSEN
1.Die Maschine ist getrennt und mit einem elektrischen Steuergerät und einer automatischen Alarmglocke kombiniert.
2. Die gesamte Maschine wird durch den Hauptschließzylinder des Zuführteils auf der Schiene befestigt.

ZUFÜHRROLLE
1.Die Gummirollen für die Kartonzuführung bestehen aus massivem Stahl, der mit verschleißfestem Gummi überzogen ist.
2.Die Papiereinzugswalze übernimmt die Prägewalze und die Oberfläche ist mit Hartchrom beschichtet, so dass dies der Fall ist

verschleißfest und glatt.

NULLSTELLGERÄT
Mit Nullstellung und Phasenspeicherfunktion, um die korrekte Position sicherzustellen und den Kartonabfall zu reduzieren.

Staubentfernungsgerät
Die Zuführeinheit verfügt über eine Staubbürste und eine Absaugung.Es kann den Staub auf der Oberfläche effektiv entfernen, um sicherzustellen, dass

Sie verbessern die Klarheit des Ausdrucks und verringern die Papierverschwendung.

Druckwerk

VAKUUMSAUGGEBLÄSE
1.Mit der Funktion „Überspringen“ der Zufuhr an der Vakuumsaugbox.Alle Saugräder sind aus Keramik gefertigt.
2. Der Vakuumsaugkasten verwendet eine leichte Druckeinstellung, um die Druckqualität zu verbessern.
3.Der Druckdruck übernimmt die europäische Spezial-Hochfarbtechnologie des Kolbentyps, der 0,015 reguliert, um sicherzustellen

genau, um Probleme beim Einfügen der Version zu vermeiden.

TINTENVERSORGUNGSSYSTEM
1. Die Verwendung einer Einweg-Pneumatikmembranpumpe mit automatischer Tintenzirkulation sowie der Rasterwalze und des Drucks

Das Plattenfarbsystem ist elektrisch verstellbar.
2.Verwenden Sie einen Filter, um Verunreinigungen zu entfernen und die Druckqualität zu schützen.
3.Der Farbeimer besteht aus Edelstahl.
4. Der Tinteneimer verfügt über eine spezielle Nanotechnologie, Antihaft-Tinte und ist leicht zu reinigen.

PHASENANPASSUNGSSTRUKTUR
1. Nimmt einen hochpräzisen Planetengetriebemechanismus an.
2. Die Druckphase wird durch SPS, Touchscreen und elektrische Steuerung um 360 Grad eingestellt
3. Der Bremsmotor verfügt über eine Phaseneinstellung und ein Phaseneinstellrad ermöglicht eine genaue Positionierung.

PHASENFESTIGUNGSSYSTEM
Verwenden Sie eine Kupplung oder eine Phaseneinstellung, wobei der ursprüngliche Eingriffspunkt des Zahnrads unverändert bleibt.

Schlitzeinheit

SCHNEIDHALTER
1. Die Dicke des Schlitzmessers beträgt 7 mm.Importierte wärmebehandelte Halbmondklinge aus hochwertigem legiertem Stahl,

Dies hat die Vorteile einer hohen Härte, einer guten Zähigkeit, einer starken Verschleißfestigkeit usw.
2. Die Schlitzwelle ist auf der Oberfläche hartverchromt.
3.Der Schneidhalter, das Rillrad und die Positionsachse können automatisch angepasst werden.
4.Ausgestattet mit einem Schlitzphasenerkennungsgerät, kann jederzeit die Position der Schlitzwelle aufzeichnen.

Stellen Sie theoretisch sicher, dass Sie je nach Größenordnung wieder die richtige Position einnehmen.
5.SPS und Drehgebersteuerung können den Schlitzabstand und die Kartonhöhe automatisch anpassen.
6.Ausgestattet mit Vorriller vor dem Schlitzen.
7.Kann einen großen Karton mit doppelter Naht sowie einen Karton mit Himmel- und Erdabdeckung herstellen
8. Ausgestattet mit einer beweglichen Struktur des mittleren Messers.

BETRIEBSKONTROLLE
1.Ausgestattet mit Touchscreen-Steuerung, SPS-Erkennung und -Anpassung sowie automatischer Positionierungsfunktion.
2. Mithilfe einer SPS, eines Drehgebers und eines elektrischen Knopfs können die Schnittgröße und die Kartonhöhe angepasst werden.
3.Ausgestattet mit Not-Aus-Gerät, um die Sicherheit zu gewährleisten.

EINSTELLUNG DER SCHLITZPHASE
1.Ausgestattet mit hochpräziser Frequenzumwandlung, 360-Grad-Geschwindigkeitseinstellung, kann positiv eingestellt werden

und negative Anpassung.
2. Ausgestattet mit einem Phase-Null-Gerät, um die Konsistenz der Steckplatzposition sicherzustellen.

RILLENDES RAD
1. Die Oberfläche der Rillräder ist mit hochwertigem Harz versehen, wodurch eine Beschädigung des Kartons vermieden werden kann.
2. Die untere Welle des Schlitzfräsers ist komplett mit einer exzentrischen Hülsenstruktur versehen, um ihn kompakt und präzise zu machen.

Stanzeinheit

BETRIEBSKONTROLLE
1.Ausgestattet mit Digitalanzeige und automatischer Erkennungsfunktion für SPS und Drehgeber.
2.Ausgestattet mit Not-Aus-Gerät, um die Sicherheit zu gewährleisten.

PHASENEINSTELLUNG
1. Das Ambosskissen wird elektrisch nach oben und unten verstellt und kann sich automatisch kontinuierlich axial bewegen

Richtung, mit jedem Hub von etwa 20 mm.Dadurch kann der Verschleiß der Gummimanschette gleichmäßiger werden und die Lebensdauer verlängert werden.
2. Die Stanze wird elektrisch um 360 Grad verstellt, und die Stanze-Welle kann um ±8 mm eingestellt werden.

Stanz-Rillwelle
1. Es besteht aus nahtlosem Stahl und die Oberfläche ist hartverchromt.Der Durchmesser beträgt φ360 mm und es wurde getragen

Führen Sie eine dynamische Waagenkalibrierung durch.
2. Die Oberfläche ist mit einer Polyurethan-Gummibefestigung mit Schnallenstruktur versehen, die einen bequemen Austausch ermöglicht.
3.Die Stanzwalze verfügt über einen unabhängigen Servomotorantrieb für den Geschwindigkeitsausgleich und den normalen Kartonausgleich

Der Bereich beträgt ±3 mm.
4.Roller nimmt mechanische Differentialstruktur an, um eine automatische Traverse, seitliche Verschiebung von Positiv und zu ermöglichen

negativ 40mm.Dadurch kann der Verschleiß der Gummimanschette gleichmäßiger werden und die Lebensdauer verlängert werden.
5.Der Abstand der Gummiwalze des Stanzers kann elektrisch eingestellt und mit einer Digitalanzeige ausgestattet werden

Einstellbereich von 0-12 mm.
6. Das Stanzen kann phasenverstellt werden und es kehrt automatisch an den Standort zurück, und das Schneidrad wird dies tun

automatisch anheben, um eine Beschädigung der Gummiauflage zu vermeiden.

PHASENANPASSUNG
1. Die Stanzphase verfügt über eine Planetengetriebestruktur, die für eine präzise 360-Grad-Phaseneinstellung verwendet werden kann.
2. Die Phase wird elektrisch eingestellt und verfügt über eine digitale Anzeige und eine Speicherfunktion.Nach der Anpassung kann es wieder in den Zustand zurückkehren

ursprüngliche Stanzposition.
3.Ausgestattet mit manueller Einstellung der Links- und Rechtsbewegung, Links- und Rechtsbewegung positiv und negativ 8 mm.
4. Die Phasenfixierung übernimmt einen elektromagnetischen Bremsmechanismus.Wenn die Maschinenplattform die Phase trennt oder anpasst,

Der Bremsmechanismus begrenzt die Drehung der Maschine und hält den Stanzschnitt aufrecht

Die Fabrik von Cangzhou Kading Carton Machinery Manufacturing Co., Ltd wurde 2009 gegründet und befindet sich in:

im Kreis Dongguang, Stadt Cangzhou, Provinz Hebei.

Wir sind ein Produktionsunternehmen, das Maschinen zur Kartonherstellung herstellt, mit 30 erfahrenen Mitarbeitern.

2 professionelle Produkttester und 1 ausgebildeter Kartondrucker-Ingenieur;Darüber hinaus verfügen wir auch über ein Vertriebsteam

Wir bestehen aus einer Gruppe junger Menschen mit Zukunftsdenken und können einen professionellen Produktplan für Sie erstellen

entsprechend Ihren Produktanforderungen.

Zu den selbst hergestellten Produktlinien unseres Unternehmens gehören Kartondruckmaschinen, Kartonstanzmaschinen,

und Kartonschneidemaschinen;Zu unseren vorteilhaften Produkten gehören Kartonheftmaschinen und Faltschachtelklebemaschinen

Maschinen, Wellenlaminiermaschinen, Single-Facer-Maschinen usw.

Wenn einige verwandte Produkte, die Sie benötigen, nicht von uns selbst hergestellt werden, steht Ihnen unsere ausgereifte Produktlieferkette zur Verfügung

System helfen wir Ihnen auch beim Kauf von Produkten, die Sie mit dem wettbewerbsfähigsten Preis zufriedenstellen

höchste garantierte Qualität als Standard.

Zusätzlich zu unserem eigenen Außenhandelsgeschäft arbeitet unsere Fabrik auch mit vielen Handelsunternehmen zusammen,

Daher werden unsere Produkte in Dutzende Länder wie den Nahen Osten, Afrika, Südostasien usw. exportiert

der Europäischen Union und werden von der Mehrheit gut angenommen.

Zu unseren Kunden zählen auch viele Markenhersteller, diese Fabriken sind sehr entlastet

uns die Produktion einiger Produkte anzuvertrauen, was ausreicht, um unsere Qualität und Produktion zu zeigen

Die Bedingungen sind vertrauenswürdig.

Arbeiten Sie mit uns zusammen, profitieren Sie gemeinsam!

F: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A:Wir sind ein Direkthersteller mit Sitz im Kreis Dongguang in der Stadt Cangzhou.Willkommen in unserer Fabrik!

Wir können auch einen Videoanruf tätigen, wenn Sie eine Online-Werksbesichtigung wünschen.

F: Wie stellen Sie Ihre Qualität sicher?
A:1. Vertrauenswürdige und langfristig kooperative Rohstofflieferanten;
2. Qualifizierte und erfahrene Ingenieure und Arbeitskräfte;

3. Ausgereiftes QC-System;
4. Speziell beauftragter Merchandiser;
5. Erweiterte Produktionswerkstatt.

F: Wie wäre es mit Ihrem Kundendienst?
A:1. Das spezielle Kundendienstteam ist rund um die Uhr online.
2. Kann die Installation von Tür zu Tür führen;
3. Ein Jahr Garantie auf Ersatzteile.

F: Wie viele Sprachen unterstützt Ihr Gerät?
A:Unsere Maschine unterstützt alle Sprachen.

F: Wie lange wird die Herstellung der Maschine dauern?
A:Die Lieferzeit hängt weitgehend vom Maschinentyp ab, bei einigen kleinen Maschinen wie manuellen Nähmaschinen handelt es sich um manuelle Maschinen

Banderoliermaschine usw., normalerweise haben wir Lagerbestände zur Verfügung.
Aber für große Maschinen wie Kartondruckstanzmaschinen, automatische Heftmaschinen usw. dauert es normalerweise

Die Herstellung dauert etwa 35–50 Tage.

F: Können wir Ihre Fabrik besichtigen?
A:Gerne können Sie unserer Fabrik einen Besuch abstatten. Wir holen Sie vom Flughafen ab und stellen Ihnen eine Unterkunft zur Verfügung.
